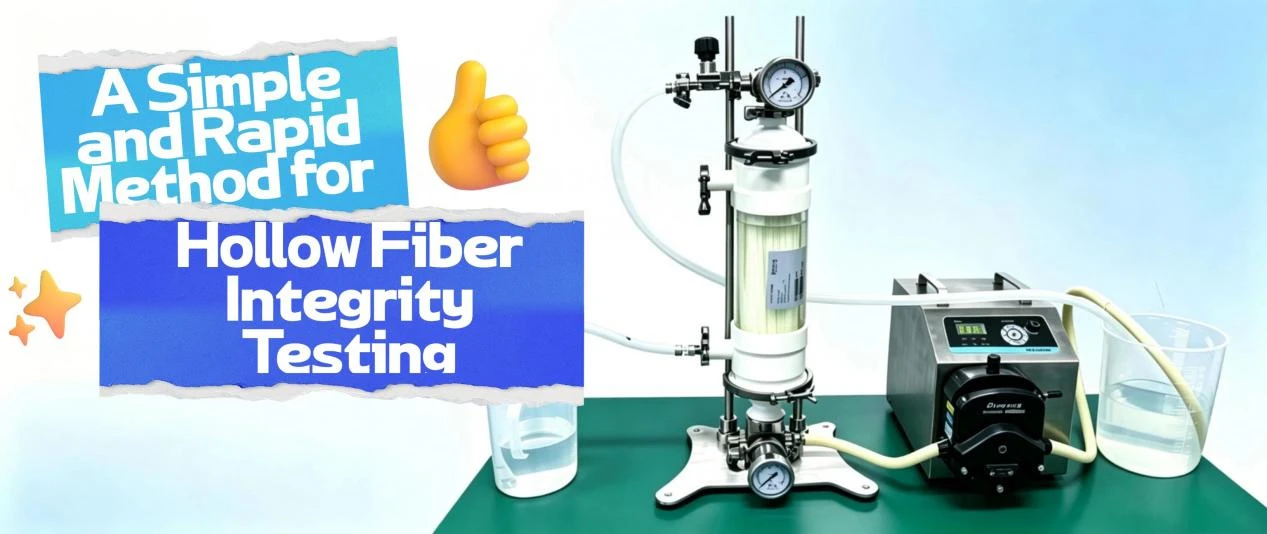

1. Instal·lació

Instal·leu el mòdul de fibra buida i connecteu tots els tubs. Col·loqueu el tub d'alimentació a l'aigua purificada i col·loqueu tant el tub de retenció com el de permeat en un contenidor de residus.





2. Neteja

Engegueu la bomba peristàltica. Una vegada que el tub de retentat estigui completament ple de líquid, ajusteu la vàlvula de retentat per establir una pressió transmembrana (TMP) adequada a tot el sistema.

Mesureu el pH del líquid descarregat tant de la sortida del retentat com del permeat fins que els valors de pH es tornin neutres.



3. Mullar

Aturar la bomba peristàltica. Submergiu el tub d'alimentació, el tub de retenció i el tub permeat en aigua purificada.

Reinicieu la bomba peristàltica. Després d'omplir el tub de retenció de líquid, ajusteu la vàlvula de retentat per mantenir una pressió transmembrana adequada (TMP) i mulleu bé la membrana de fibra buida per15 minuts.

Després de mullar, atureu la bomba peristàltica i obriu completament la vàlvula de retenció.



4. Drenatge

Traieu el tub d'alimentació de l'aigua purificada.

Inicieu la bomba peristàltica per drenar tot el líquid restant del tub d'alimentació i el tub de retentat.



5. Prova d'integritat

Tanqueu completament la vàlvula de retenció i submergiu la sortida del tub de permeat a l'aigua.

Posar en marxa la bomba peristàltica per introduir aire comprimit fins que arribi la pressió d'alimentació0.65 bar.

Aturar la bomba peristàltica i mantenir la pressió per10 minuts.



6. Mesura del cabal de difusió de l'aire

Durant el període de retenció de 10 minuts, observeu si la pressió disminueix i si surten bombolles de la sortida del permeat.

• Si la pressió es manté estable i no s'observen bombolles, el mòdul de fibra buida passa la prova d'integritat.
• Si hi ha caigudes de pressió i bombolles, mesureu el cabal de difusió d'aire a la sortida del permeat mitjançant un mesurador de cabal o un cilindre graduat invertit ple d'aigua.

Compareu el cabal de difusió d'aire mesurat amb el valor de referència del fabricant per determinar si el mòdul de fibra buida compleix els criteris d'acceptació d'integritat.

Atès que els valors de cabal de difusió d'aire acceptables varien entre els diferents fabricants, els criteris d'acceptació finals han de seguir sempre les especificacions proporcionades al manual del producte corresponent.



7. Alliberament d'aire

Obriu completament la vàlvula de retenció per alliberar tot l'aire residual del sistema.







Causes potencials de les proves d'integritat fallides i accions correctores

1. S'ha mullat completament el mòdul de membrana?

Abans de realitzar una prova d'integritat, la membrana de fibra buida s'ha de mullar completament amb aigua.

Es recomana fer circular aigua purificada pel mòdul de fibra buida5-10 minutsabans de provar.

Una humectació insuficient pot afectar significativament els resultats de la prova d'integritat.

Com que les membranes de fibra buida d'ultrafiltració tenen mides de porus molt petites i pressions de punt de bombolla extremadament altes, elMètode de flux de difusió d'airegeneralment es prefereix per a proves d'integritat.





2. La instal·lació és correcta?

A. Estat de la junta

Les juntes s'han de substituir regularment.

L'ús-a llarg termini pot reduir l'elasticitat de la junta, provocant un rendiment de segellat deficient i provocant un error en la prova d'integritat.

B. Fuga del sistema

Inspeccioneu el manòmetre, les pinces i tots els punts de connexió per detectar possibles fuites d'aire.

Assegureu-vos que tot el sistema estigui correctament segellat, ja que les fuites poden evitar la retenció de pressió i provocar resultats de prova inexactes.





3. Hi ha líquids de procés residuals, agents de neteja o solucions d'emmagatzematge?

Els fluids de procés residuals, els agents de neteja o les solucions de conservació poden evitar que la membrana es mulli completament.

Es recomana netejar a fons el mòdul de fibra buida de nou, augmentar el volum d'esbandida, allargar el temps de neteja i augmentar la temperatura de neteja quan sigui necessari per millorar l'eficàcia de la neteja.





4. Dany a la membrana de fibra buida

Si s'han eliminat tots els factors anteriors, és possible que el mateix mòdul de fibra buida hagi fallat la prova d'integritat.

Les possibles causes inclouen:

A. Danys físics causats per caiguda o impacte durant el transport.

B. Les partícules dures del sistema, com ara restes metàl·liques d'un sistema nou o contaminants sòlids en el fluid del procés, poden rascar o perforar la membrana.

C. Una força excessiva aplicada durant la instal·lació pot danyar l'estructura de la membrana.

D. Els productes químics de neteja o les solucions d'emmagatzematge inadequades poden danyar el material de la membrana.

E. L'encrassement greu de la membrana o el bloqueig irreversible que no es pot netejar amb eficàcia poden comprometre gradualment la integritat de la membrana durant un ús prolongat.

Si el mòdul de fibra buida falla la prova d'integritat a causa d'un dany a la membrana, es recomana substituir-lo per un nou mòdul de fibra buida.
